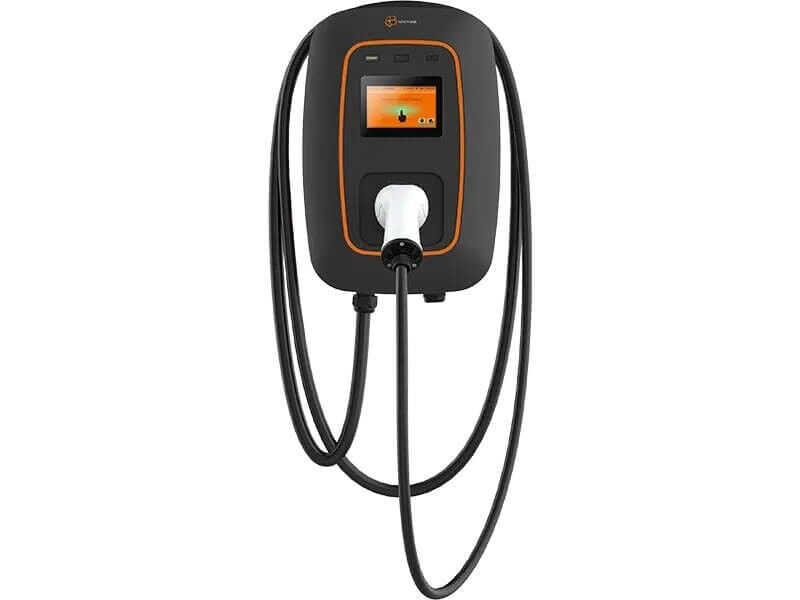

Tunçmatik My Charger LCD 22 kW AC Araç Şarj İstasyonu

Tunçmatik My Charger LCD 22 kW AC Araç Şarj İstasyonu

Genel Bakış

Tunçmatik My Charger LCD 22 kW, elektrikli ve plug-in hibrit araçların AC şarj edilmesi için geliştirilmiş Mode 3 araç şarj istasyonudur. 22 kW'a kadar AC çıkış gücü, üç faz bağlantısı ve faz başına 32 A maksimum akım desteğiyle uyumlu elektrikli araçların şarj edilmesinde kullanılabilir.

4.3 inç dokunmatik LCD ekran üzerinden şarj ve cihaz bilgileri takip edilebilir. Wi-Fi bağlantısı, PIN koduyla kullanıcı doğrulama, enerji ölçümü ve farklı elektriksel koruma özellikleri sunar. IP65 ve IK10 korumalı gövdesi sayesinde iç ve dış ortam uygulamalarına uygundur.

Temel Özellikler

22 kW maksimum AC şarj gücü
Mode 3 şarj desteği
Üç faz 3P + N + PE bağlantı
Maksimum 3 × 32 A akım
6-32 A arasında ayarlanabilir akım
AC Tip 2 bağlantı
Tek araç şarj desteği
4.3 inç dokunmatik LCD ekran
Wi-Fi bağlantısı
PIN kodu ile kullanıcı doğrulama
Enerji ölçüm özelliği
Acil durum butonu
Aşırı akım koruması
Aşırı gerilim koruması
Düşük gerilim koruması
Toprak arızası koruması
Entegre aşırı gerilim koruması
IP65 koruma sınıfı
IK10 gövde darbe dayanımı
Duvar veya ayaklı stant montajı

Şarj Özellikleri

Şarj tipi Mode 3
Maksimum AC çıkış gücü 22 kW
Minimum AC çıkış gücü 4 kW
Maksimum çıkış akımı 3 × 32 A
Akım ayarı her faz için 6-32 A
Desteklenen araç sayısı 1
AC Tip 2 bağlantı

Elektriksel Özellikler

Faz 3P + N + PE
Maksimum AC giriş gücü 22 kW
Maksimum giriş akımı 3 × 32 A
Nominal giriş 380 V / 400 V / 415 V AC
Frekans 50 / 60 Hz
Maksimum AC çıkış gücü 22 kW
Aşırı gerilim kategorisi Type III

Ekran ve Kullanıcı Arayüzü

4.3 inç dokunmatik LCD ekran
Şarj durumunun ekran üzerinden takibi
Cihaz bilgilerinin görüntülenmesi
3 adet durum göstergesi
PIN kodu ile kullanıcı doğrulama
Türkçe dil desteği
Çoklu dil seçeneği

Bağlantı Özellikleri

Wi-Fi bağlantısı
Kablosuz bağlantı üzerinden cihaz yönetimine uygun yapı
Mobil uygulama kullanımına uygun altyapı

Enerji Ölçüm Özellikleri

Dahili enerji ölçümü
Şarj sırasında tüketilen enerjinin takip edilmesi
Enerji kullanım bilgilerinin görüntülenmesine uygun yapı

Koruma Özellikleri

Aşırı akım koruması
Aşırı gerilim koruması
Düşük gerilim koruması
Toprak arızası koruması
Entegre aşırı gerilim koruması
Type III aşırı gerilim kategorisi
Acil durum butonu
IP65 su ve toz koruması
IK10 gövde darbe dayanımı
IK08 dokunmatik ekran darbe dayanımı

Montaj Özellikleri

Duvara montaj
Ayaklı stant üzerine montaj
İç ortam kullanımına uygun
Dış ortam kullanımına uygun
Ev, iş yeri ve otopark uygulamalarına uygun kurulum

Fiziksel Özellikler

Marka Tunçmatik
Seri My Charger
Ürün tipi AC elektrikli araç şarj istasyonu
Maksimum güç 22 kW
Boyutlar 280 × 100 × 406 mm
Ağırlık yaklaşık 6 kg
Koruma sınıfı IP65
Gövde darbe dayanımı IK10
Dokunmatik ekran darbe dayanımı IK08

Çevresel Özellikler

Çalışma sıcaklığı -35 °C ile +55 °C
Depolama sıcaklığı -40 °C ile +80 °C
Çalışma nemi %95'ten düşük, yoğuşmasız
Çalışma yüksekliği 2000 metreye kadar
Gürültü seviyesi 45 dB'den düşük

Standartlar

IEC/EN 61851-1
IEC 61851-21-2
EN 62311
EN 62479
IEC/EN 62955
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4

Kullanım Alanları

Elektrikli otomobiller
Plug-in hibrit araçlar
Evler
Villalar
Apartmanlar
Siteler
İş yerleri
Şirket otoparkları
Kapalı otoparklar
Açık otoparklar
Üniversite kampüsleri
Bireysel elektrikli araç şarj uygulamaları

Kutu İçeriği

Tunçmatik My Charger LCD 22 kW AC Araç Şarj İstasyonu
Şarj bağlantı ekipmanları
Montaj ekipmanları
Kurulum ve kullanım dokümanı

Garanti

2 yıl distribütör veya üretici garantilidir.
