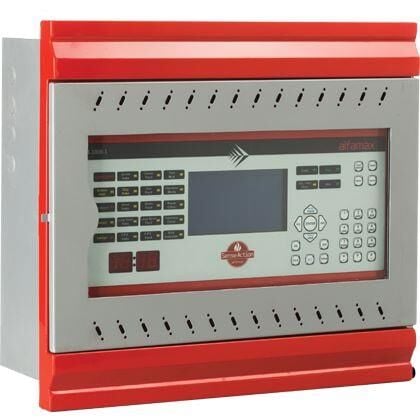

Alfamax C-1000-4 4 Zone Konvansiyonel Yangin Algilama Paneli

ALFAMAX C-1000-4 4X ZONE YANGIN ALGILAMA PANELİ

AX-04/4 4 Zonlu Konvansiyonel Yangın Alarm Santrali

AX-04/4 Konvansiyonel Yangın Panelleri 4 bölgeli SMD devre kart uygulaması ile tasarlanmış ve geliştirilmiştir.

Sistemde yangın yada arıza bilgisi panel üzerinde bölge (zone) bazında görülür. Sistemin kurulu bulunduğu bina bölümlere ayrılmıştır. Bu bölümleme kat bazında yada bina bazında yapılabilir. Sistemde kablo tesisatı, oluşturulacak bölge sayısına göre yapılır. Her bölgeye en fazla 20 detektör bağlanabilmektedir. İstenildiği kadar yangın ihbar butonu kullanılabilir. Siren kablosu panelden ayrı olarak çekilir. Sistemde kablo çekimi, bölgelerin oluşturulması, sistemde kullanılacak elemanların yerleşimi aşağıdaki diyagramda görüldüğü gibi yapılır.

Küçük ölçekli uygulamalar için ekonomik çözümler sunan, modern bir dış görünüme sahip ve yüzey montaj teknolojisi üretim tekniği ile üretilen konvansiyonel sistem yangın alarm santrallarıdır.

TEMEL ÖZELLİKLER

EN54 Standartlarında Tasarım ve Test

Membran Panelli

Her Zone için Alarm ve Hata LED’i

24V Akü Kapasiteli

Alarm ve Hata Röle Çıkışları

Harici 24Vdc Besleme Çıkışı

Güvenli ve Hızlı Haberleşme

Topraklama Hatası Algılama

Şebeke ve Akü Hata Uyarıları

Tahliye Anahtarı

Tuş Takımı Kilidi

Zon’ları devre dışı bırakabilme

Tek Kişi ile Test Yapabilme

Tüm Konvansiyonel algılama ve uyarı Cihazları ile uyumlu

Tekrarlama Panel Bağlantısı

Bölgeleri Teste Alabilme

Gece Gündüz Modu

Tüm Hata Kodlarını Denetleyebilme

Tahliye Butonu ile Sirenleri aktive edebilme

Yüzeye Montaj

Sessiz Butonu ile Sirenleri Susturabilme

Algılama Zone Sayısı 4,8,16

1 Bölgeye bağlanabilecek duman, ısı Alev Detektörü 20 Adet

1 Bölgeye Bağlanabilecek Gaz ve Beam Detektörü Sınırsız

1 Bölgeye Bağlanabilecek Buton Sayısı Sınırsız

TEKNİK ÖZELLİKLERİ

Panel Beslemesi: 220 (+- 10% ) VAC 50/60 Hz

Çalışma Gerilimi: 24 VDC

Çalışma Sıcaklığı: -10 oC +55 oC (%95 Nem)

Koruma Sınıfı: IP 30

Uygulama Alanı: Bina içi kullanımı

Akü:2 Adet 12VDC 4Amph.

Akü Şarj Akımı:0.5 MA

Çıkış Devreleri:

Yangın Alarm Çıkışı

İzlenebilir(4.7Kohm)

Voltaj: Max: 27V DC

Akım: 400mA

Röle Kontakları ayarlanabilir(NO/NC)

Siren Çıkışı:

İzlenebilir(4.7Kohm)4 Adet

Voltaj: Max: 27V DC

Akım: 400mA

Röle Kontakları ayarlanabilir(NO/NC)
